Outillage – Essais de traction (mâchoires, mors)

Description

Spécialiste des essais de traction

Depuis plus de 30 ans, 3R développe des outillages mécaniques et hydrauliques destinés aux essais de traction.

Nous mettons à disposition un très large catalogue de mâchoires, mors, adaptateurs, systèmes de serrage et accessoires, couvrant une gamme de capacités de 100 N à 2000 kN, pour des essais à température ambiante ou en enceinte thermique.

Notre expertise repose sur trois principes :

•  La polyvalence des configurations,
• La robustesse des solutions,
• La précision de maintien de l’éprouvette quelles que soient les conditions.

Quel outillage de traction choisir ?

Les mors et mâchoires sont des éléments essentiels dans les essais de traction : ils garantissent le maintien fiable de l’éprouvette pendant toute la durée de l’essai, sans glissement ni endommagement. Afin de bien choisir son outillage, il est impératif de définir :

• La matériel testé (métal, polymère, composite, élastomère, bois…)
• La forme de l’éprouvette (plate, ronde, profilée, dentelée)
• Les conditions d’essais (température ambiante, température élevée, environnement contrôlé).

Selon le type de matériau et l’objectif de l’essai, on choisira un système :

• Mécanique (par vis ou levier) pour les faibles et moyennes charges ou pour l’intégration dans des enceintes thermiques,
• Hydraulique pour les hautes forces ou les matériaux très rigides,
• Pneumatique pour les essais répétés, souples ou automatisés,

A savoir : chaque mâchoire peut être équipée d’un jeu de mors interchangeables, spécifiquement conçus pour le type de surface de l’éprouvette (lisse, striée, fragile…).

Nos catégories d’outillage de traction

Catégorie	Modèles & spécificités	Capacité	Type d’éprouvette compatible	Conditions d’utilisation

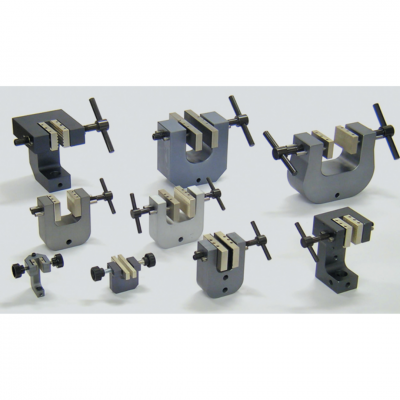

Mâchoires standard	À visser Auto-serrantes À levier Mixtes avec inserts Compactes pour enceintes	100N à 300 kN	Plates, planes, rondes, non-usinées, polymères, composites, métaux tendres	Ambiant ou température modérée

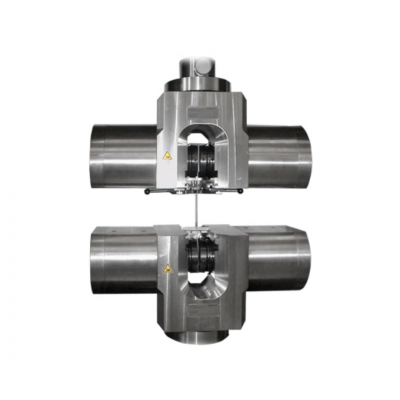

Mâchoires hydrauliques	Serrage parallèle Centrale dédiée Synchronisation mécanique	50 à 2000 kN	Fers à béton, aciers haute résistance, éprouvettes courtes, striées, irrégulières	Ambiant ou thermique, fortes charges
Mâchoires thermiques	Forme compacte Matériaux résistants Refroidissement possible Vérin déporté	Jusqu’à 150 kN	Petites éprouvettes métalliques, polymères, composites fragiles, essais à chaud	Enceinte thermique, jusqu’à 350 °C
Mors interchangeables	Plats lisses Picots, caoutchouc Vagues, diamant En Vé Ø2 à 60 mm	—	Films, plastiques, métaux, textiles, ronds, profilés	Tous environnements
Mâchoires pneumatiques	Vérin intégré Serrage rapide par pédale Plusieurs diamètres	10 à 100 kN	Films, textiles, élastomères, composites souples	Ambiant ou thermique, essais répétitifs
Autres outillages	Systèmes spécifiques pour câbles, cordes- Essais longitudinaux spéciaux	Variable	Cordes, câbles, tiges filetées, barres armées	Sur demande

Un projet d’essai de traction ?

Notre équipe est à votre écoute pour vous accompagner dans le choix de votre outillage, standard ou sur mesure.
Nous définissons ensemble la meilleure solution en fonction de vos matériaux, formes d’éprouvettes et exigences normatives.
