Modèle QUANTRIS 4

Description

Caractéristiques principales du pupitre

• Grande facilité d’utilisation : Grâce à ses menus conviviaux, son grand écran TFTLCD couleur tactile de grande dimension (10″), l’accès à toutes les
  données se fait du bout des doigts.
• Raccordement jusqu’à 5 machines : Conçu pour alimenter et piloter en mode automatique jusqu’à 5 bâtis différents, avec vérin simple ou double effet, pour essais de flexion, compression ou traction.




• Excellentes performances : Avec une résolution de mesure de 24bits, une fréquence d’échantillonnage de 500Hz et un capteur de pression de précision 0,15% de l’é
  tendue de mesure, ce pupitre permet d’atteindre la classe de précision 0,5 et la conformité vis-à-vis de l’EN 12390-4.
• Un pilotage entièrement automatique : Ne nécessitant aucune intervention humaine pendant l’essai, Quantris 4 gère automatiquement la vitesse de montée en charge et la détection de rupture.
• Export des résultats sur clé USB ou via Ethernet : Enregistrement automatique sur fichier format CSV exportable sur clé USB ou via la liaison Ethernet sur le réseau de l’entreprise.
• Télémaintenance : Permet d’autoriser 3R à prendre la main à distance, afin de faciliter les opérations de maintenance, compléter la formation, effectuer le contrôle et l’archivage des paramètres (Nécessite un PC et un accès internet)




Captures d’écran du logiciel utilisé pour le pupitre de commande Quantris 4

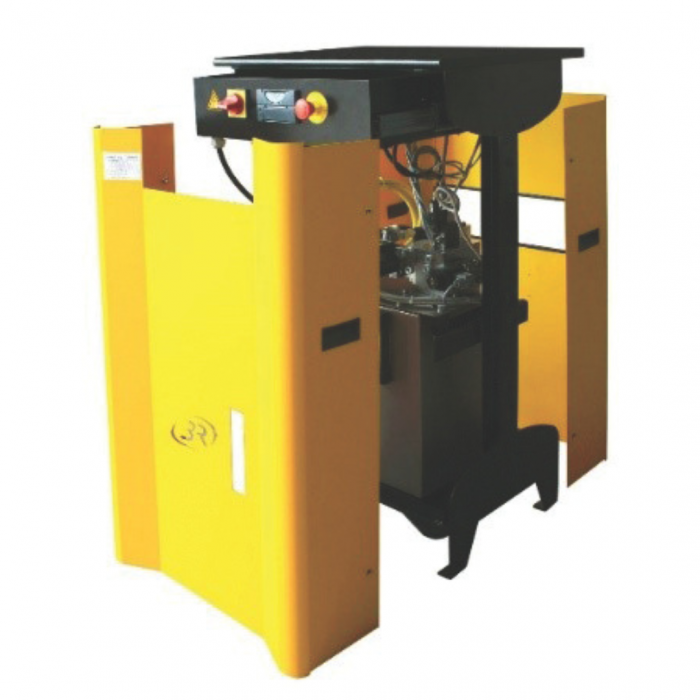

Caractéristiques du groupe hydraulique

• Centrale hydraulique multi-pistons (fiabilité, régularité et silence), montée sur silentblocs, avec niveau extérieur et indicateur de température.
• Réservoir en inox de contenance 40 litres, 15 litres utiles
• Electrovanne proportionnelle de montée en charge pilotée. Plage de fonctionnement : 8 – 430 bar.
• Armoire de commande avec organes de puissance, de commande et de protection en conformité avec les normes électriques.
• Alimentation : 3 x 400 V + T

Vue éclatée du produit et avantages utilisateurs
