Outillage – Extensométrie

Description

Extensomètres clip-on, vidéo, automatiques ou pour four – pour tous vos essais mécaniques

Extensométrie – Mesure de déformation et déplacement

Qu’est ce que l’extensométrie ?

L’extensométrie permet de mesurer la déformation ou le déplacement localisé sur un matériau sollicité en traction, compression, flexion ou pelage.
3R propose une large gamme d’extensomètres mécaniques, automatiques ou vidéo, adaptés à chaque type d’essai et de matériau.

Pourquoi utiliser un extensomètre ?

L’extensomètre permet de :

• Suivre l’évolution précise de la déformation sur une zone ciblée,
• Piloter un essai en vitesse de déformation ou ouverture (ex. fissure),
• Comparer objectivement des échantillons,
• Capturer le comportement réel du matériau, indépendamment du jeu machine,
• Travailler sur des échantillons fragiles, souples, ou sur des grandes plages de déplacement

Les types d’essais réalisables avec l’extensométrie

• Traction métal (mesure du module, allongement à rupture)
• Traction sur polymères, composites (comportement élastique et plastique)
• Compression (instabilité, déformation transversale)
• Flexion 3 et 4 points (flèche centrale ou moyenne)
• Comportement en température (métaux à chaud, polymères)
• Mesure sur structures longues ou fer à béton (allongement sur grande base)

Gamme d’extensomètres 3R : une solution pour chaque besoin

La gamme d’extensomètres de 3R permet de répondre à toutes les exigences des normes en termes de déformation et déplacement.

Modèles	Caractéristiques	En savoir plus

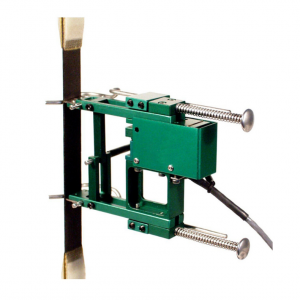

Extensomètres Clip-on	Fixation rapide sur éprouvettes plates ou cylindriques Idéal pour essais standards de traction, module E, allongement, normes ISO 9513, SI6892, ISO15630, ASTME8 etc… Versions thermiques jusqu’à -273°C à +200°C	Extensomètres clip-on

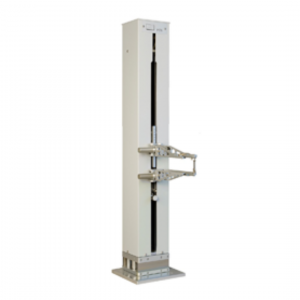

Extensomètres automatiques à bras	Essais sur élastomères, composites, polymères souples Utilisation en laboratoire à haute répétabilité Convient aux tests de traction souple ou flexion 3 points	Extensomètres automatiques

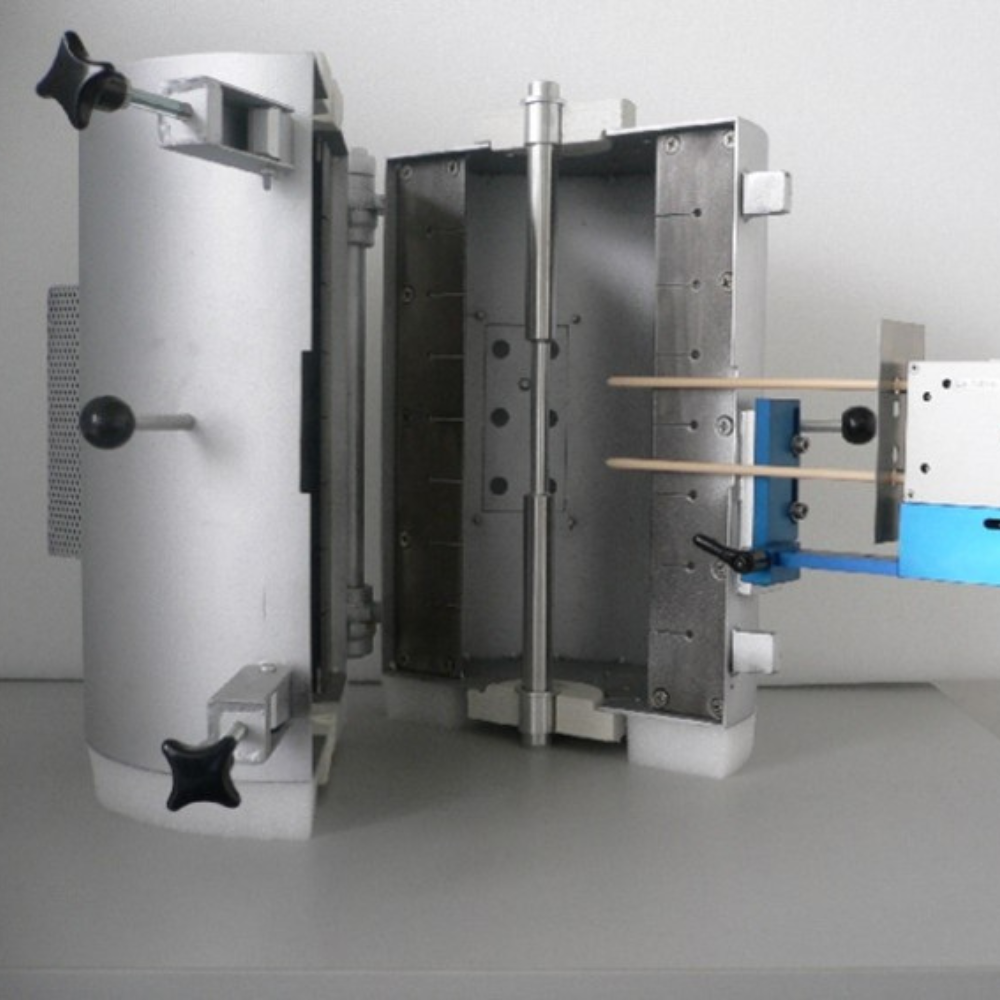

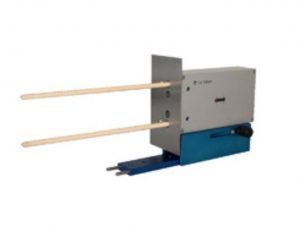

Extensomètres pour four	Mesure en température jusqu’à 1000 °C Idéal pour essais sur métaux, céramiques, superalliages Système d’escamotage pour protection à la montée en température	Extensomètres haute-température

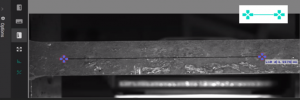

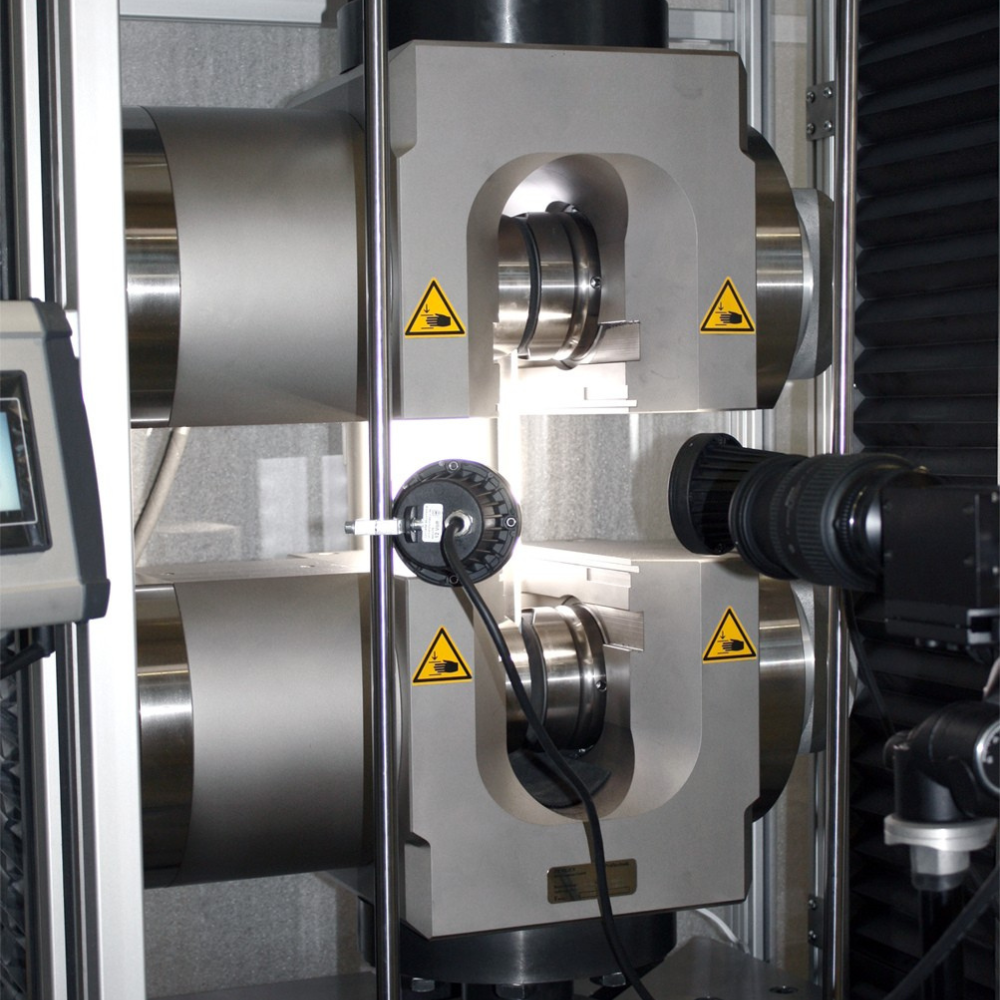

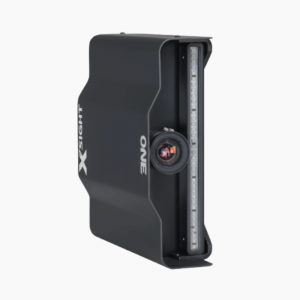

Extensomètres vidéo	Mesure sans contact (déformation, fissuration, pelage) Suivi visuel de plusieurs zones simultanées Intégration facile au logiciel de pilotage	Extensomètres vidéo

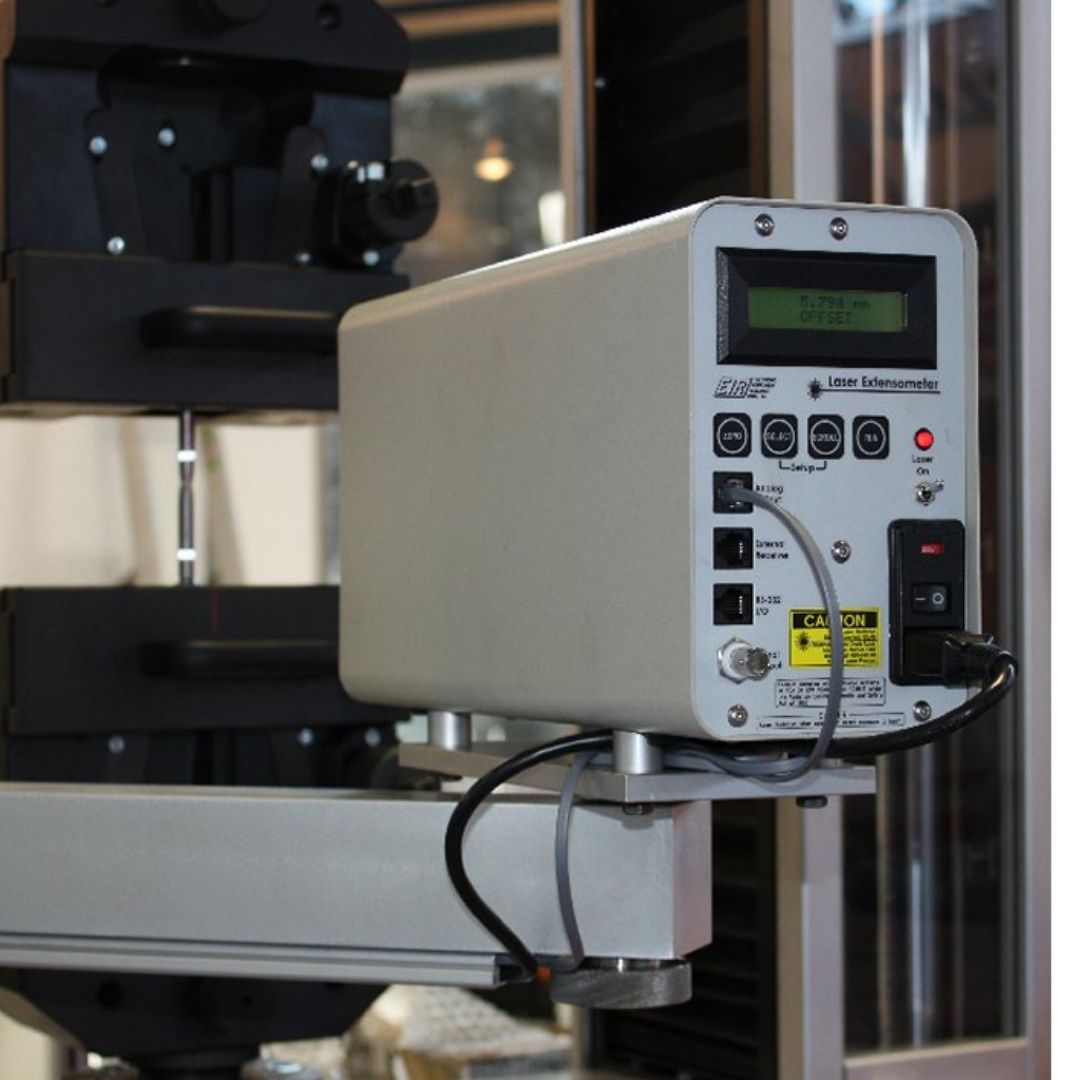

Extensomètres lasers	Mesure optique à distance, par triangulation laser ou interférométrie Idéal pour matériaux fragiles, déformations importantes ou surfaces inaccessibles : essais traction cordes, élastomères, polymères, colles Adapté aux essais à chaud	Extensomètres lasers

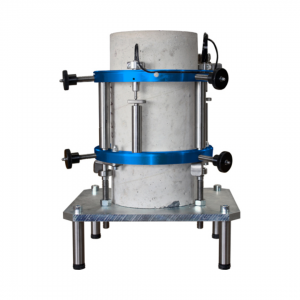

Extensomètres béton et acier	Pour essais sur fers à béton, coupleurs, ruptures d’ancrage Mesure sur grandes bases de 95 à 975 mm Compatible avec colliers ou systèmes de serrage sur chantier	Extensomètres génie civil
Capteurs de déplacement (LVDT / déflectomètre)	Mesure externe à haute résolution Idéal pour les structures rigides, poutres ou matériaux composites

Un projet d’essai instrumenté ?

Notre équipe est à votre disposition pour définir avec vous l’extensomètre adapté à votre besoin.
Nous vous accompagnons dans le choix du type de capteur, de sa base de mesure, de sa course et de son intégration à votre machine.
